Estándares
- IEEE 802.3af (PoE)
- IEEE 802.3 (10Base-T Ethernet)
- IEEE 802.3u (100Base-TX Fast Ethernet)
General
- Medios soportados:
- 100Base-TX Cat5 UTP/STP RJ45, de 8 pines

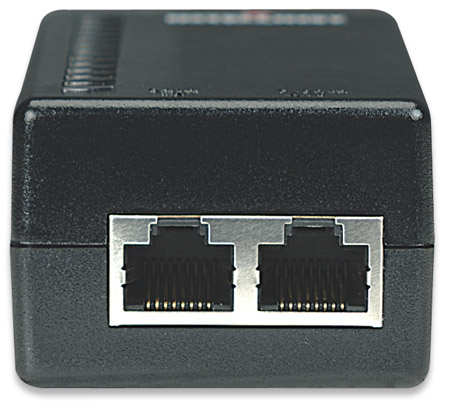

- Puertos:
- 1 puerto de entrada RJ45 de 100 Mbps
- 1 puerto de salida RJ45 de 100 Mbps para datos y alimentación

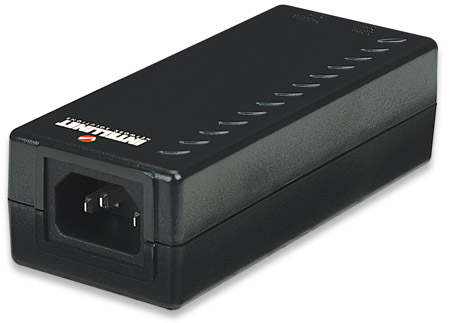

- 1 conector de entrada de de 3 pines
- Funciones de protección:
- Protección de cortocircuitos
- Protección de sobrecarga ante corrientes superiores a los 450 mA
- Protección de Alto voltaje ante voltajes de salida mayores a los 52 V
- Compatibilidad - general: todos los dispositivos PoE compatibles con IEEE 802.3af
- Productos INTELLINET NETWORK SOLUTIONS soportados:
- Access Point N de Alta Potencia (524735, 524711)
- Access Point G de Alta Potencia (503082)
- Splitter PoE (502900)
- Cámaras IP (550932 NBCC30-IR, 550963 NFC30-IR, 550949 NFC30, 550987 NFD30, 551021 NFC31, 551045 NFC31-IR)
- Certificaciones: FCC Clase B Parte 15, CE 89/336/EEC
RJ45 Distribución de pines a la entrada
- Pin 1: Rx+ (Recepción de datos)
- Pin 2: Rx- (Recepción de datos)
- Pin 3: Tx+ (Transmisión de datos)
- Pin 4: NC (no conectado)
- Pin 5: NC (no conectado)
- Pin 6: Tx- (Transmisión de datos)
- Pin 7: NC (no conectado)
- Pin 8: NC (no conectado)
RJ45 Distribución de pines a la salida (Datos + Alimentación)
- Pin 1: Rx+ (Recepción de datos)
- Pin 2: Rx- (Recepción de datos)
- Pin 3: Tx+ (Transmisión de datos)
- Pin 4: -Vdc_return (+) (alimentación [+])
- Pin 5: -Vdc_return (+) (alimentación [+])
- Pin 6: Tx- (Transmisión de datos)
- Pin 7: -Vdc (alimentación [-])
- Pin 8: -Vdc (alimentación [-])
LEDs
- Alimentación AC (Rojo)
- Canal en estado de Alimentación (Verde)
- Alarma en el canal (Rojo)
Alimentación
- Entrada: 100 V a 240 V AC, 50 ó 60 Hz
- Salida: 48 V DC / 350 mA
- Consumo de potencia: 19 Watts (máximo)
Diseño
- Gabinete de plástico (ABS)
- Dimensiones: 120 (Largo) x 50 (Ancho) x 35 (Alto) mm
- Peso: 0.14 kg
- Temperatura de operación: 0°C – 60°C
- Factor de humedad: 10% – 90% RH, sin condensación
- Temperatura de almacenaje: -20°C – 85°C
El paquete incluye

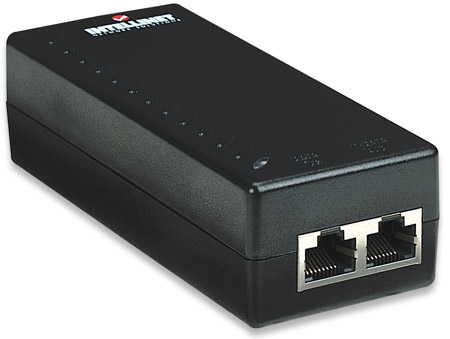

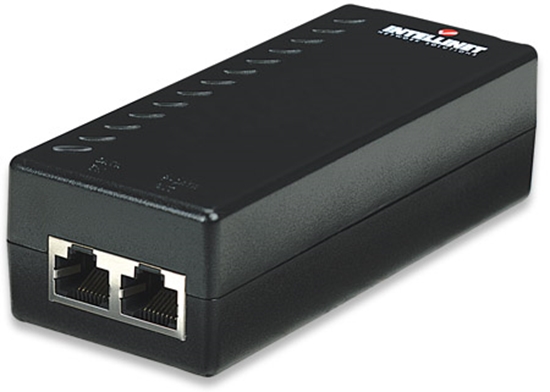

- Inyector Power Over Ethernet
- Cable de alimentación
- Hoja de instrucciones
